Часто бывает, что пользователям прицепов необходима схема распиновки розетки фаркопа и вилки прицепа. В предыдущей статье писали про схему электрики прицепа МЗСА https://a-pricep.ru/articles/instruktsii-po-ispolzovaniyu/skhema-podklyucheniya-pritsepa-instruktsiy...

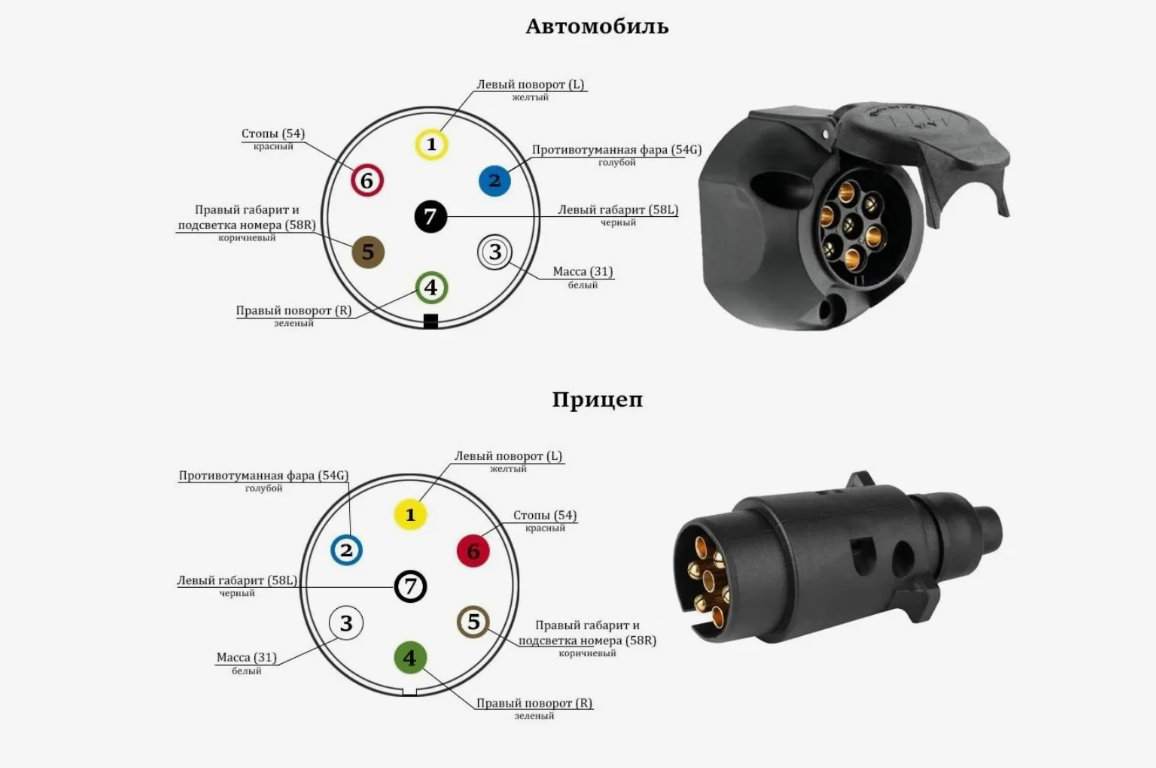

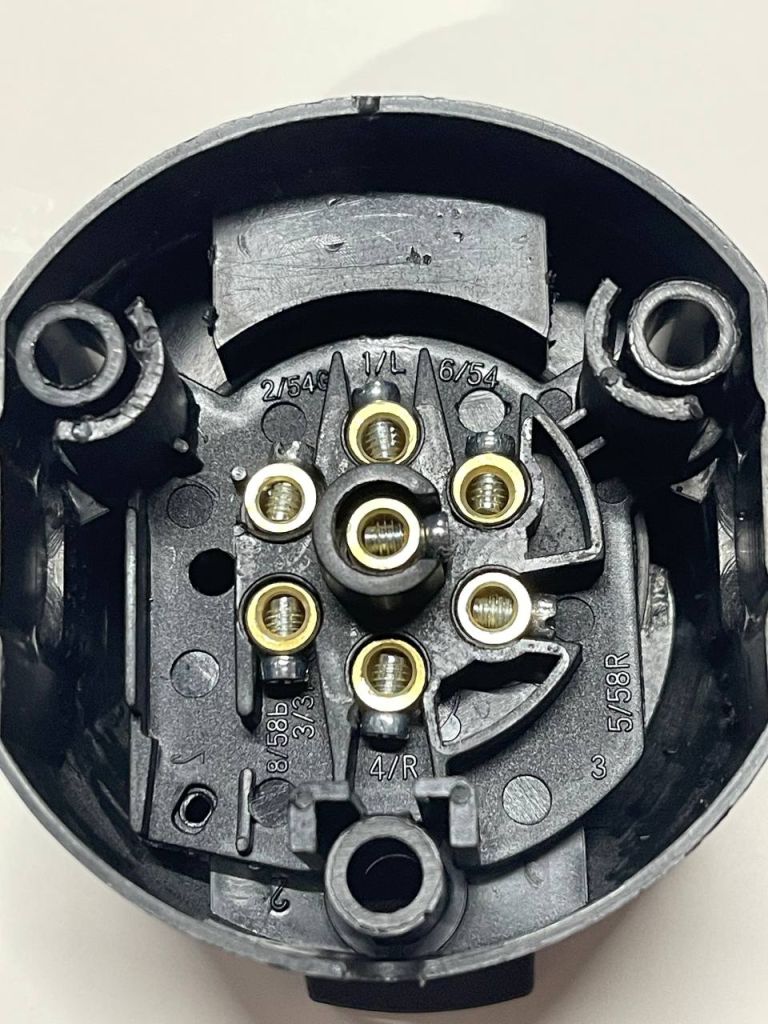

В данной статье указана общая схема распиновки розетки и вилки большинства легковых прицепов и фаркопов автомобилей. Каждому проводу присвоен соответствующий номер. Номера контактов можно увидеть разобрав розетку и вилку, они указаны внутри.

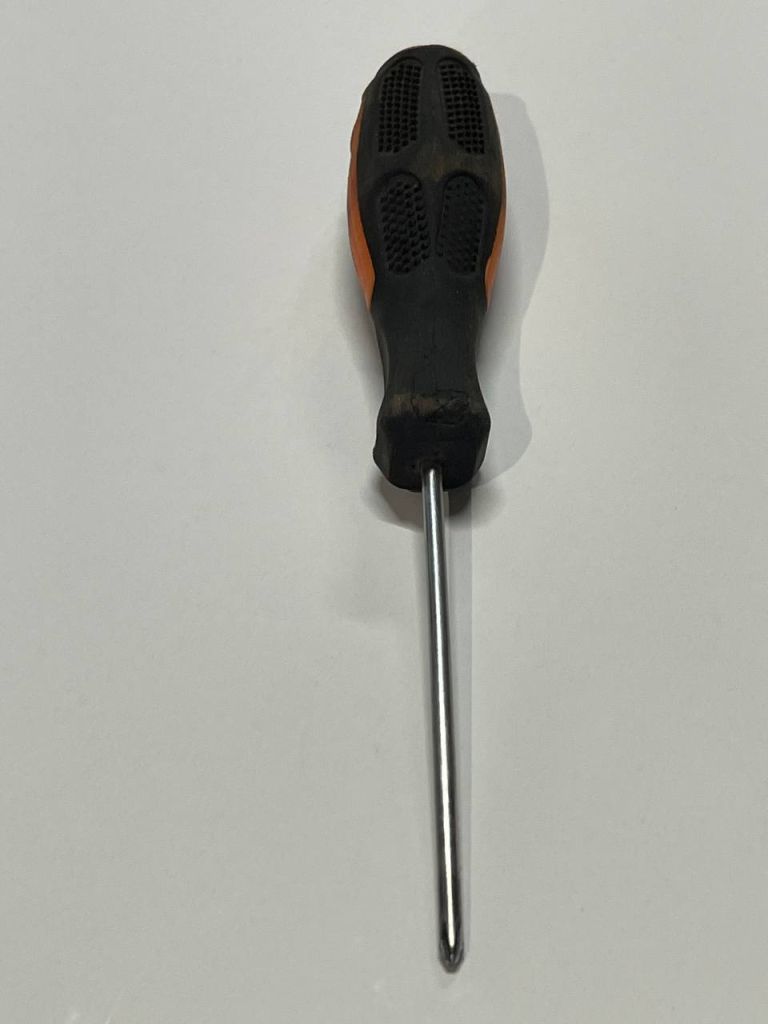

Для соеднинения проводов потребуется небольшая крестовая отвертка размером PH0.




Последовательность подсоединения провода к контакту розетки/вилки:

1. разберите розетку/вилку
2. найдите номер контакта, в который хотите подключить провод
3. зачистите провод от изоляции на длину 5мм

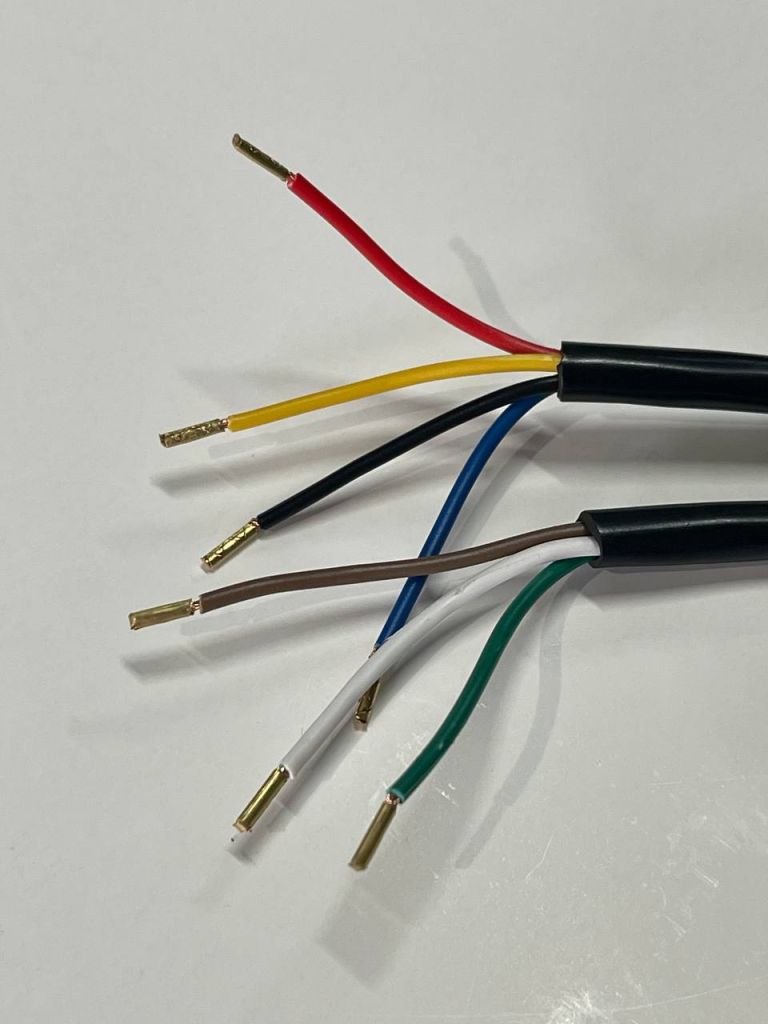

4. загните зачищенные провода на изоляцию

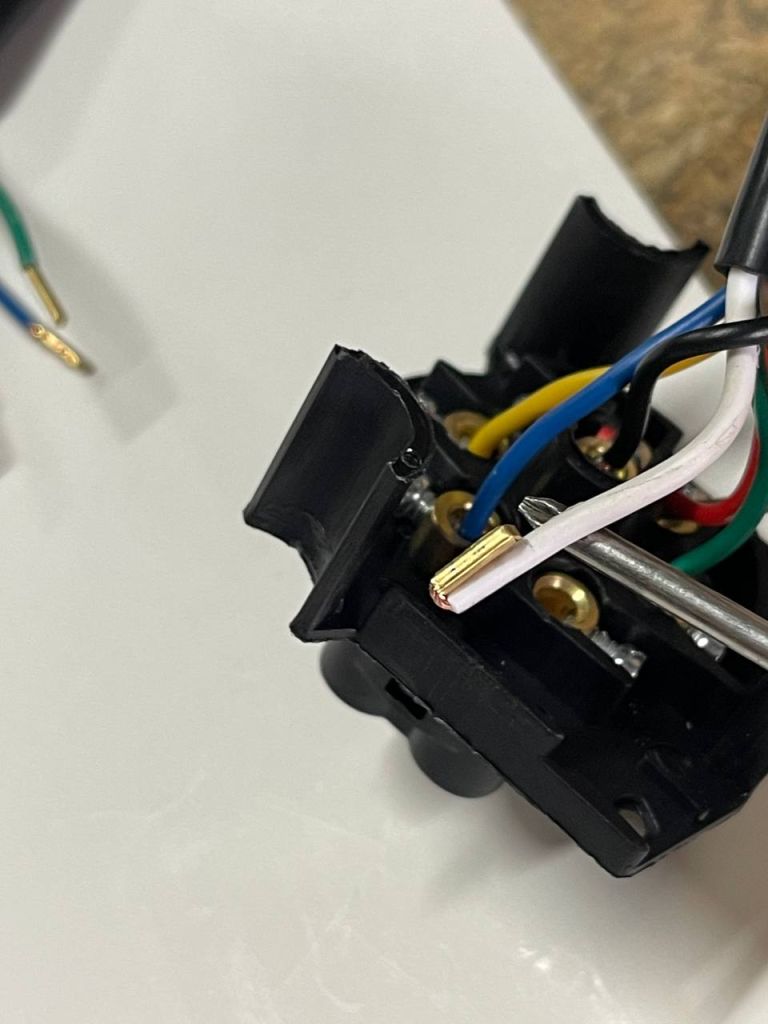

5. вставьте провод в гнездо

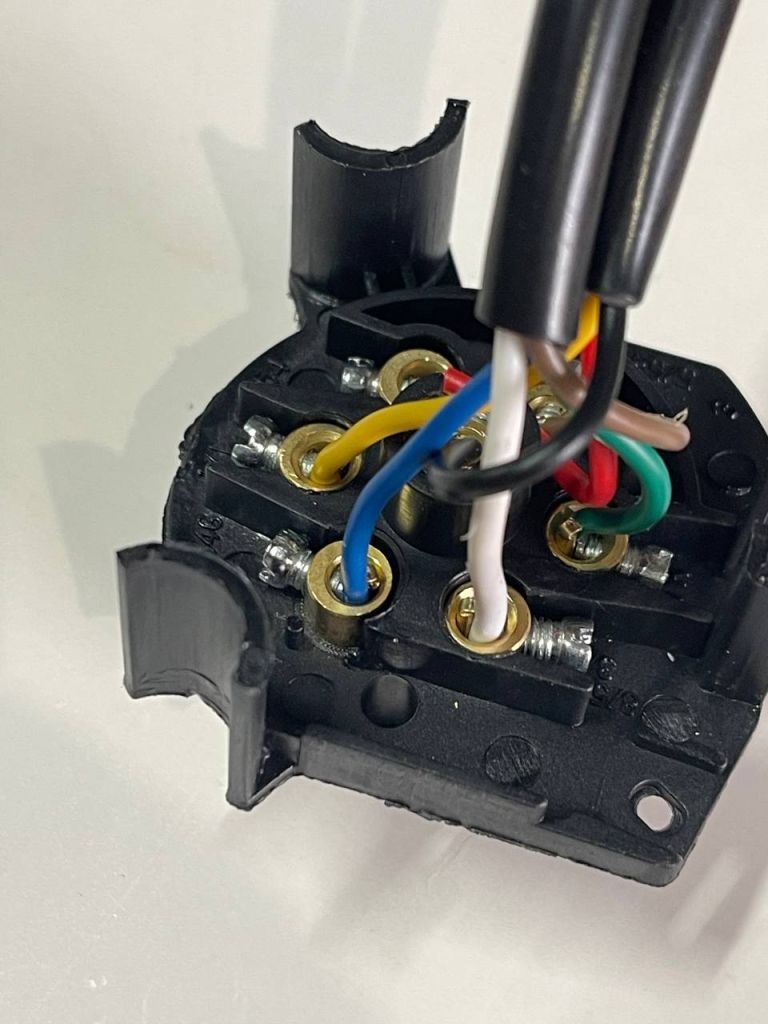

6. затяните винт так, чтобы он врезался в изоляцию провода, а не в зачищенные провода



Скачать схему распиновки вилки и розетки прицепа можно ниже (прикреплен ниже к данной статье).
